35KV通用耐张金具串03N11NLL-00-07P(H)Z1A
2021-07-13 14:29:52
35KV通用耐张金具串03N11NLL-00-07P(H)Z1A的连接方式及金具使用明细
| 耐张串 | 金具型号 | 数量 |
| 03N11NLL-00-07P(H)Z1A | Z-07/10-80 | 1 |
| 耐张线夹选型表 | QP-0750 | 1 |
| 95/20 NLL-2 | 绝缘子 | |
| 120/20 NLL-2 | WS-0770 | 1 |
| 150/25 NLL-4 | PD-0770 | 1 |
| 耐张线夹 | 1 |

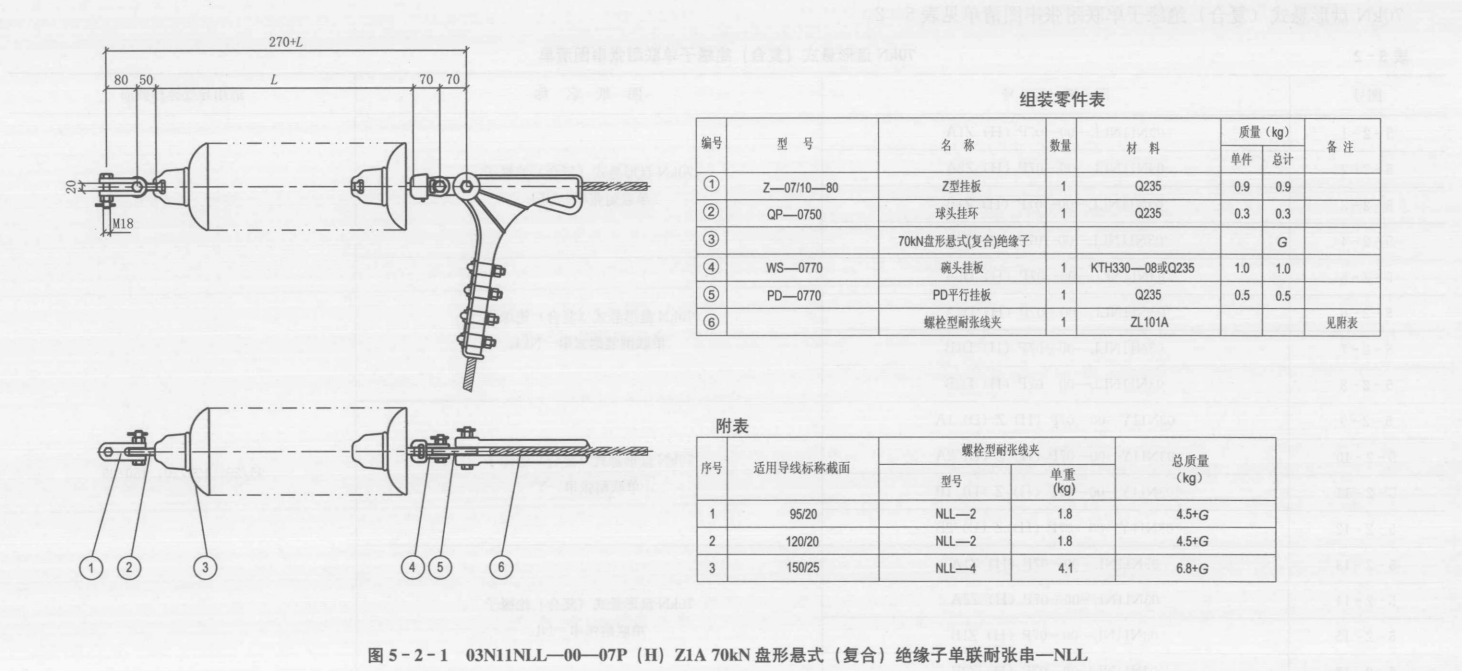

70KN盘型悬式（复合）绝缘子单联耐张串-NLL
说明：
需要安装招弧角时：WS-0770改为WSJ-07145,QP-0750改为QPJ-07100
图中绝缘子仅为示例
L为绝缘子串长，余同。
