CT线夹

C型线夹属于电力网路中非承力连接，特别适用于电力网路中主线与子线的 分支导线连接工作和主线之间的路线接续。绝缘护罩适用于20KV及以下架空电力线 路，与线夹的配套使用，起绝缘防护作用。还可配带接地环使用。

产品介绍：

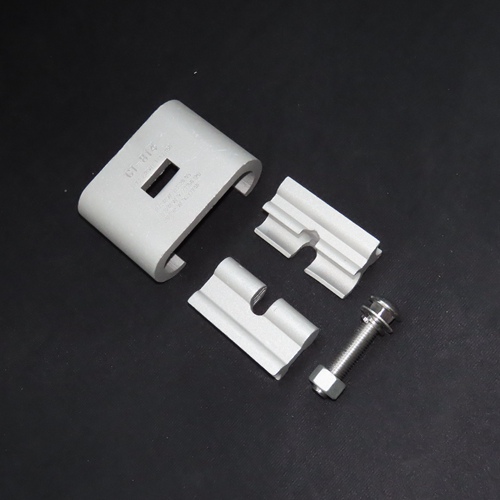

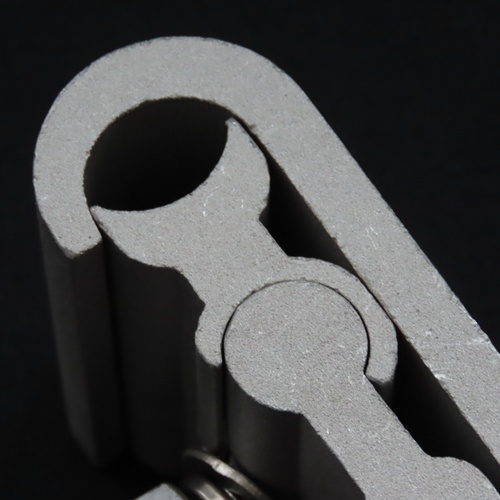

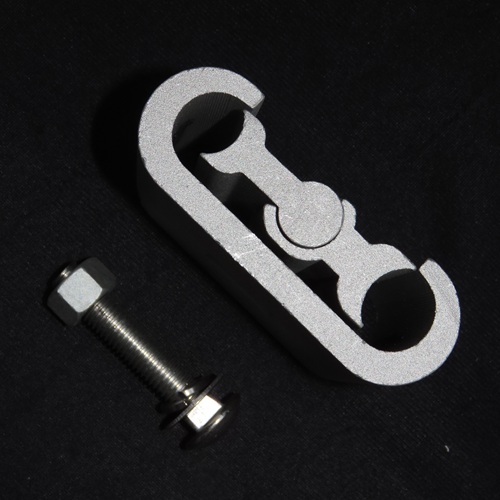

一、C型线夹简介 C型线夹主要用于架空配电线路中20kV架空绝缘导线、铝绞线、钢芯铝绞线、钢绞 线和铜导线非承受力位 置上T接接续或跳线用。该线夹采用导电性能良好的铝合金制造，结构采 用合理C型和铰型楔块构成， 当铰型楔块在外力作用下，将导线压紧在线夹壳体和楔块之间。当导线热胀冷缩时， C型结构应用具有的弹性， 始终保持线夹与导线间恒定的接触压力。它随着外界环境及负载条件的变化，而 接触压力不变，满足了接续连接的要求。良好的导电性，安装方便，免维护，使用寿命长等特点。

结构特点：

1.接触性能：线夹与导线接触面大，夹紧力恒定，直流电阻比率在0.85～0.9之间； 2.过载能力：过载能力达到核定电流2倍以上；

3.牢固性能：材料，不锈钢螺栓紧固，连接，不脱落；

4.热循环性能：热循环性能好，始终在直流电阻比率1以下运行；

5.安装：安装和拆卸方便，适合高空作业；

6.节能性能，材质采用铝合金制造，无电磁损耗，、。

三、绝缘罩特点：

1.工频耐压：≥30kV保压1分钟不击穿；

2.绝缘电阻：≥1.01014 Ω；

3.环境温度：-30℃～90℃；

4.耐气候性能：经人工气候老化试验1008小时后性能良好；

5.抗拉强度：≥20Mpa。 四、C型线夹安装说明 C型线夹为非承力型电力连接金具，不能用作承力金具；只能使用于导线的连接， 跳线，“T”接及变压器 引下线。线夹适用电压等级：380kV、10kV、35kV、110kV、220kV、可以铝-铝、 铜-铜、铁-铁的连接。无 须包铝包带。

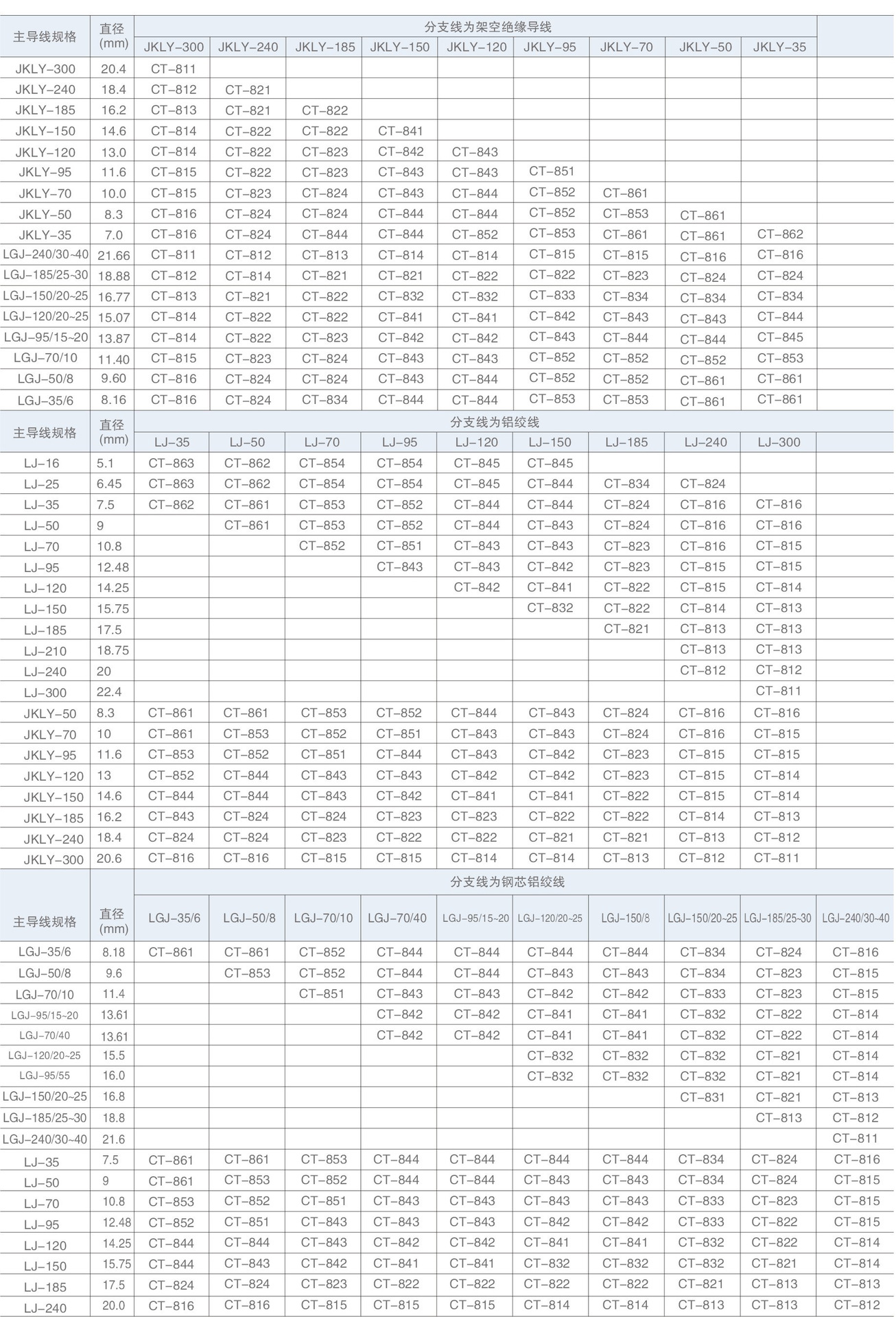

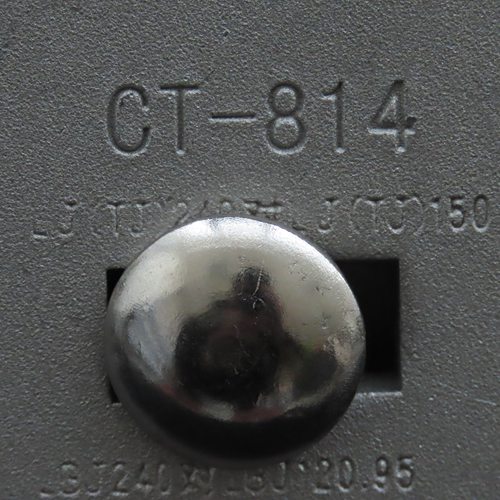

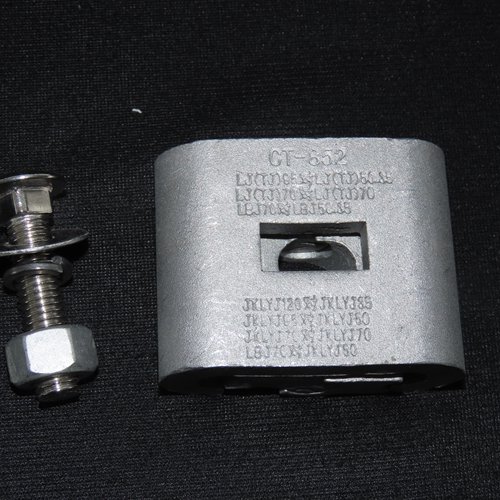

1、确定型号：仔细核对导线与线夹上所标一致，如：CT-822 LGJ185-LJ120/95， LGJ95表示为：LGJ185对LJ（TJ）120或LGJ185对LJ(TJ)95或LGJ185对LGJ95的连 接。

2、确定大小线：因线夹在设计中考虑满足不同线径的配合，铰接块两边的内弧面 有不同的尺寸，大弧面配合大导线；小弧面配合小导线。规定：母块为大(主)线，公 块为小(支)线，把铰接块拿出，使其成拱状(两铰块转成角度)。（如图2）

3、放好导线和螺栓：把导线放入“C”件线槽中，根据大小线放入成弓形向外）。 从“C”件背面插入螺栓，使螺栓位于铰接块顶部的中间位，用扳手拧紧螺栓。

4、确认已装好：在拧紧螺栓时，在后面的几个螺牙应有明显受力感，把铰接块压平， 顶住“C”件即可。“C”件应有微微变形。 注：安装完后用手拉或扳两导线，看两导线是否已被压紧。

5、拆卸：松开螺栓，在铰接与“C”件间插入螺丝批，用力向上撬，使铰接块向上 拱即可。 铝绞线（LJ），铜绞线（TJ），JKLYJ为不带钢芯架空绝缘导线
